Pcb Bilgileri

Pcb Malzeme Çeşitleri:

FR-4: Dokunmuş camyünü ve epoksi

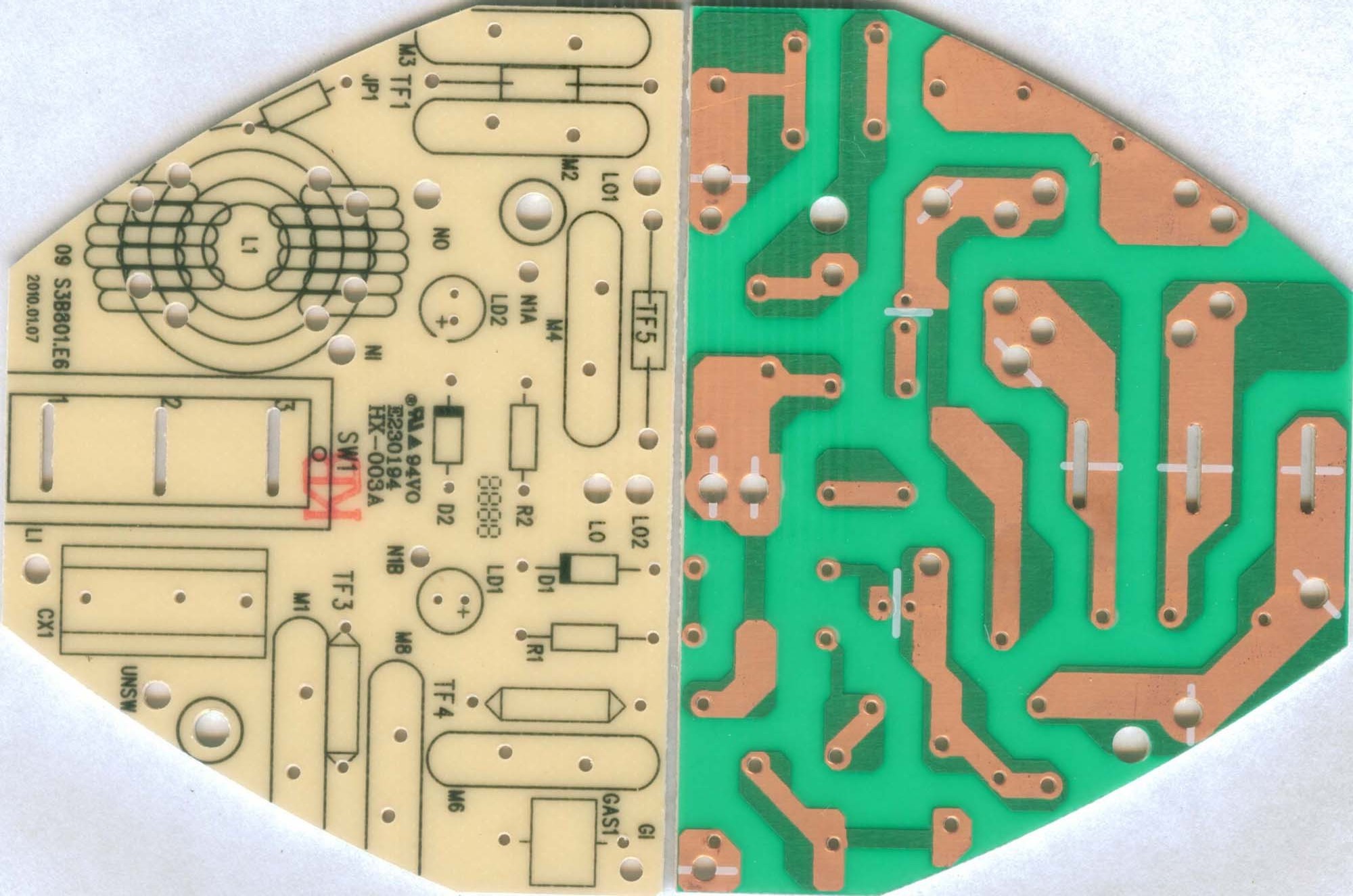

CEM-1: Selülozik kâğıt ve epoksi

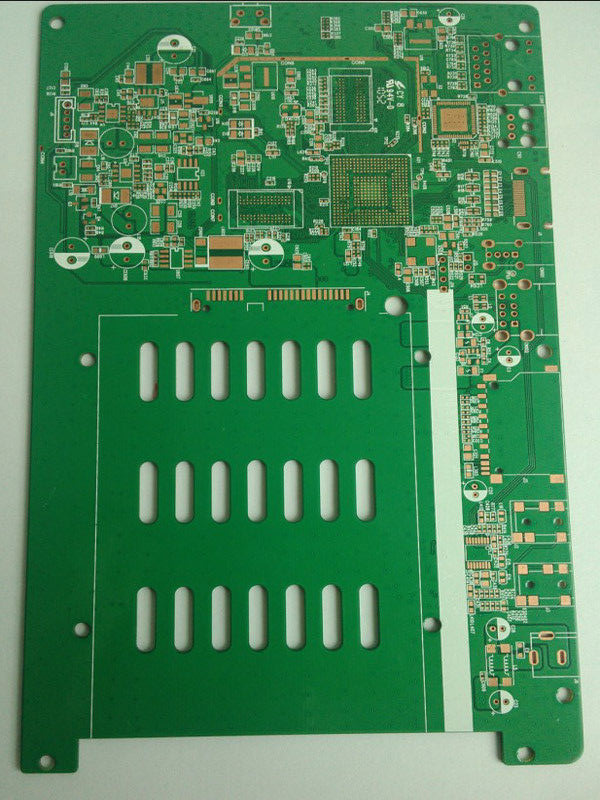

CEM-3: Dokunmuş camyünü ve epoksi

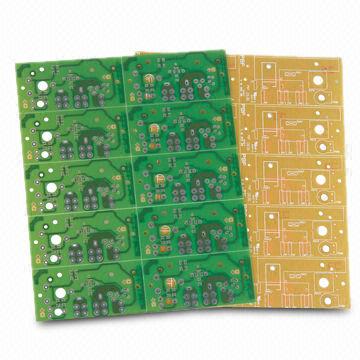

FR-2: Fenolik reçine

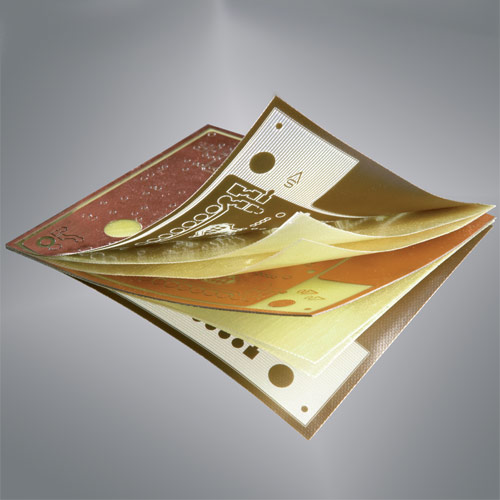

Multilayer pcb: Katmanlar Fr4 malzemedendir, aralarında yalıtkan malzeme kullanılır.

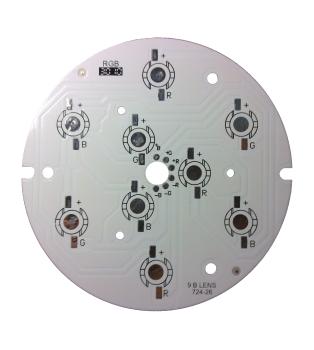

Aluminyum Pcb: Aluminyum üzerine yalıtkan ve onun üzerinde de bakır vardır. Diğer pcb lerdeki reçine olan yerler aluminyumdur.

En önemli özelliği ısı transferidir (Thermal Conductivity). Alt yüzü Aluminyum üst yüzey bakır kaplıdır, arasında dielectric layer vardır. Thermal Conductivity özelliği Type1: 1,1 W/M-K  Type2: 1,5 W/M-K Type3: 2,2 W/M-K Type4: 3 W/M-K

Hybrit Pcb: Porselen üzeri bakır kaplamalıdır, arasında yalıtkan malzeme vardır.

Çift yüzlü delik içi kaplamalı bir pcb FR4 malzemeden olmak zorundadır. Cem3 malzemeden de yapılabilmekte ancak, mukavemeti açısından FR4 tercih sebebidir aralarındaki fiyat farkı da çok azdır.

Standart bir pcb'nin bakır kalınlığı 35 mikron, plaka kalınlığı 1,5-1,6 mm. dir.

Plaka kalınlıkları:3,2mm, 2,4mm, 2mm, 1,6mm, 1,2mm, 1mm, 0,8mm, 0,4mm. 0,3mm. Genelde tercih edilen plaka kalınlıklarıdır.

Bakır kalınlıkları: 17,5 mikron, 35 mikron, 70 mikron, 105 mikron

Pcb Kaplamaları:

1- Hal kaplama (Hot Air Solder Level)

a- Kurşunlu hal kaplama.

b- Kurşunsuz hal kaplama. (Lead Free Solder)

2- Organik kaplama (Osp)

3- Altın kaplama.

4- Gümüş kaplama



Solder Mask (Pcb üzerindeki renkli kaplama)

Yeşil, mavi, kırmızı, beyaz, siyah, sarı.

Eleman Baskı: Genelde beyaz tercih edilir, siyah, mavi, kırmızı da isteğe göre yapılır.

Pull-off: (Peeleble mask)Pcb lehim potasından geçerken, lehim almasını istemediğiniz deliklerin, padlerin üzerine kaplanır. Tırnak ile kaldırıp sökebilirsiniz.



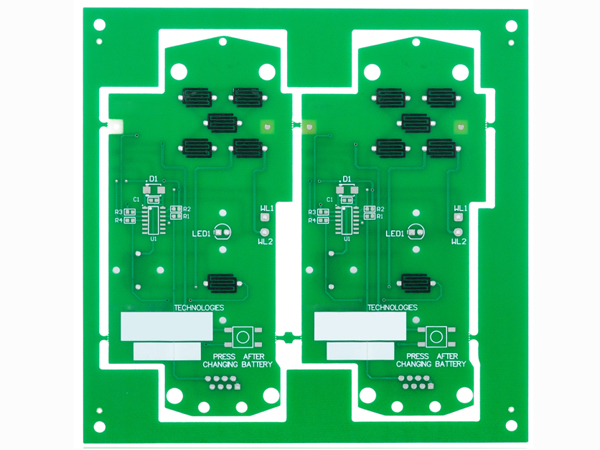

Karbon Baskı: (Carbon pads) Tuş takımlarında, atlamalarda tercih edilir.

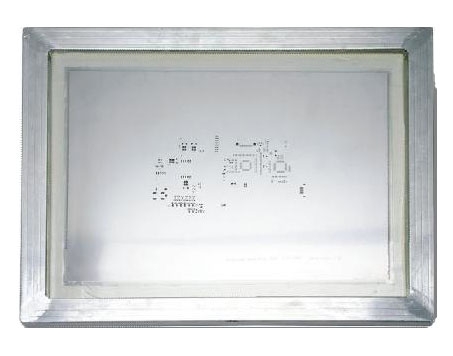

Stencil (Elek):

Çelik elek, Fosfor bronz ve yapışkan elek olarak 3 e ayrılır.

smd (yüzey montaj elemanları) için gereklidir.
